三相四線制的供電系統中（TN-C,三根火線，一根零線，零線保護接地，以前都采用這種系統，因?yàn)橐恍┍锥?，具體有什么弊端，國家為什么現在要執行三相五線制，請繼續關注我們“賽歐電氣”微信公眾號，我們會在后面進行一一解答）, 正常情況下，零線上是不應該有電的。零線帶電是沒有良好接地的體現，如果良好接地了，電流會流入地下，用測電筆是檢測不出來。簡而言之，有的電工朋友所說的，要么是零線斷了，要么是接觸不好。其實也對，但是也不全對。零線帶電其實有多種原因的。

零線帶電的原因及應對方案　　

1.線路上有電氣設備漏電，但是電流不算大，因保護裝置末動作而沒有跳閘，使的零線帶電。必須停電進行檢修，找出漏電的設備進行修復，并查找保護裝置末動作的原因。

2.線路上有一根相線（火線）接地，電網中的總保護裝置末保護，使的零線帶電。停電后，首先用兆歐搖表對線路進行測量，看線路是否有絕緣不好的地方，測量時要注意線路中的儀表要斷開。

3.零線斷裂，電流未能形成回路，在斷裂處后面的電氣設備中有漏電或有較大的單相負荷運行，使零線帶電。停電后測試零線是否斷裂，斷裂的進行查找并修復?！　?/span>

4.在接零電網中，有個別電氣設備采取保護接地而且漏電，使的零線帶電。分清系統是接零系統還是接地系統，亦或是接零系統中進行了重復接地。然后進行正確的安裝地線。

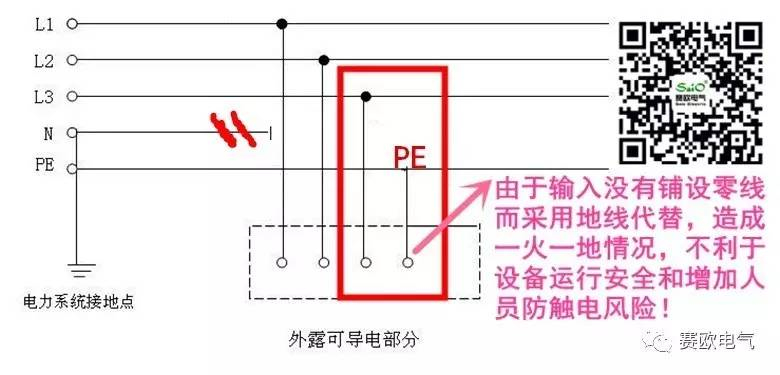

5.在接零電網中，有單相電氣設備采用“一火一地”即無工作零線，使零線帶電。安裝N線，不能把PE線當成N線用。　　

6.在電網中有的電氣設備絕緣電阻因空氣濕度或工作環境變化，而有所降低或破壞而引起漏電，使零線帶電。檢查出絕緣電阻不符合規定的要求的設備，進行修理。

7.在變壓器低壓側工作接地連接處接觸不良，有較大的電阻，而使的零線帶電。接觸不良不好查找，要每年或按規定的時間進行檢修，不能偷懶，要按規程進行檢修。　

8.高壓竄入低壓，使零線帶電。不好查找，有時還會出大問題。最難對付的一種，對人有危險。一定要按操作規程去操作。

9.高壓采取二線一地運行方式，其接地體與低壓工作接地或重復接地體相距太近時，高壓工作接地上的有電壓，影響低壓側工作接地，使零線帶電。查出原因，按相應的規程進行敷設。　

10.單相負載過重或單相負載在三相電路中分配不均，引起三相負荷不平衡，電流超過允許范圍時，造成相位角偏移，而使的零線帶電。可重新將各單相負載均勻分配到三根相線中，使三相負載能基本平衡。如果是單相負載過重，要減少單相負載容量，從而達到三相平衡，避免相位角的偏移。

11.磁場感應引起零線帶電?！　?/span>

12.靜電感應引起零線帶電。

13.由于絕緣電阻和對地電容的分壓作用，可能導致電氣設備外殼帶電，而引發觸電風險。

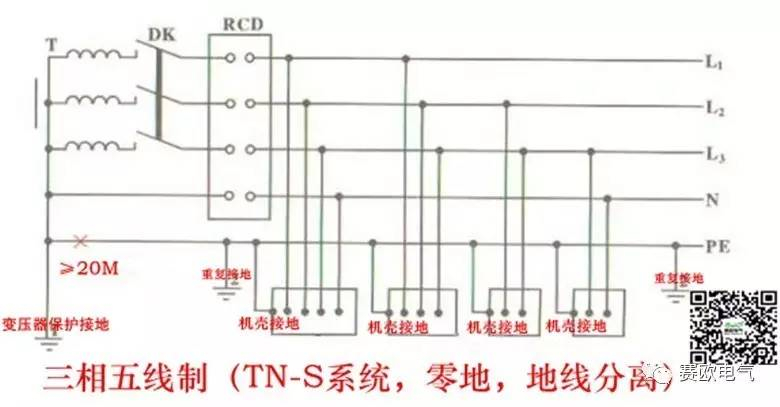

 14.對于三相四線制(TN-C)系統中零線帶電,大多數原因是因?yàn)槿嘭?fù)載不平衡造成的,還有設備故障狀態下,零線會帶電.但是在三相五線制中(TN-S，三根火線A/B/C，一根零線N，一根專用接地保護線PE)零線一般都帶有很微弱的電流,尤其是在計算機系統的供電中,這個是因?yàn)橛?jì)算機系統的工作電壓是微電壓一般在0~5V之間,而且還是直流電源,所以根據直流系統的工作原理,其零電位是有電流通過的,計算機內的直流零電位就是通過DC/AC轉換將進線電源交流的零作為直流的零電位點了,故此在計算機系統中電源線中的零線正常是有微電流通過的,所以在計算機配電設計時都不安裝漏電保護裝置。

檢測零線帶電方法：

檢測零線是否帶電最簡單實用的辦法用測電筆接觸零線，氖泡燈會亮，就說明零線帶電。

零線帶電有兩種情況:

1.零線有電流:這是三相不平衡造成的;

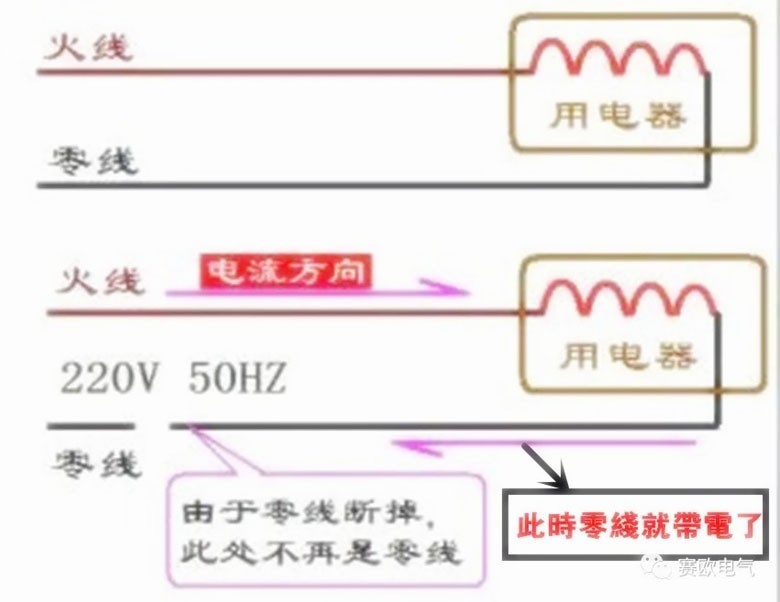

2.零線有電壓:這是零線斷了,這很危險,極易造成電氣設備的損壞,必須局部停電檢修。

零線帶電有哪些危害：

(1)當零線斷路或接觸不良時，由于負荷不對稱引起中性點漂移，使零線的電位不等于0，零線電位偏移后三相的相電壓（火線與零線之間電壓）一般就不是220V了，輕負載的一相電壓將升高，相電壓可能會超過220V，具體零線電位多少與三相負載不平衡度有關，越不平衡，中性點偏移就越大，零線的電位就越高，三相中相電壓超壓的相，就會因?yàn)槌^(guò)用電設備的額定電壓值，從而使設備壽命縮短，超過電壓值過多時，可能使用電器因?yàn)殡妷哼^(guò)高而燒毀，甚至發生家用電器、照明燈的“群爆”情況。零線的電位升高后，達到一定的值時，不小心觸碰到零線時，也將會有發生觸電事故的危險。

 (2)當零線斷路或接觸不良時，重負荷相的相電壓會降低，也會造成三相電壓不平衡，零線電位偏移后三相的相電壓（火線與零線之間電壓）就可能達不到220V了。三相中相電壓減少的相，就可能因?yàn)橛秒娫O(shè)備由于電壓過低而達不到正常出力，不能工作。電動機和用電器也因電壓過低起動電流增大，起動困難，電機發熱嚴重，甚至燒壞。白熾燈也會變得暗淡，熒光燈則不能啟動；

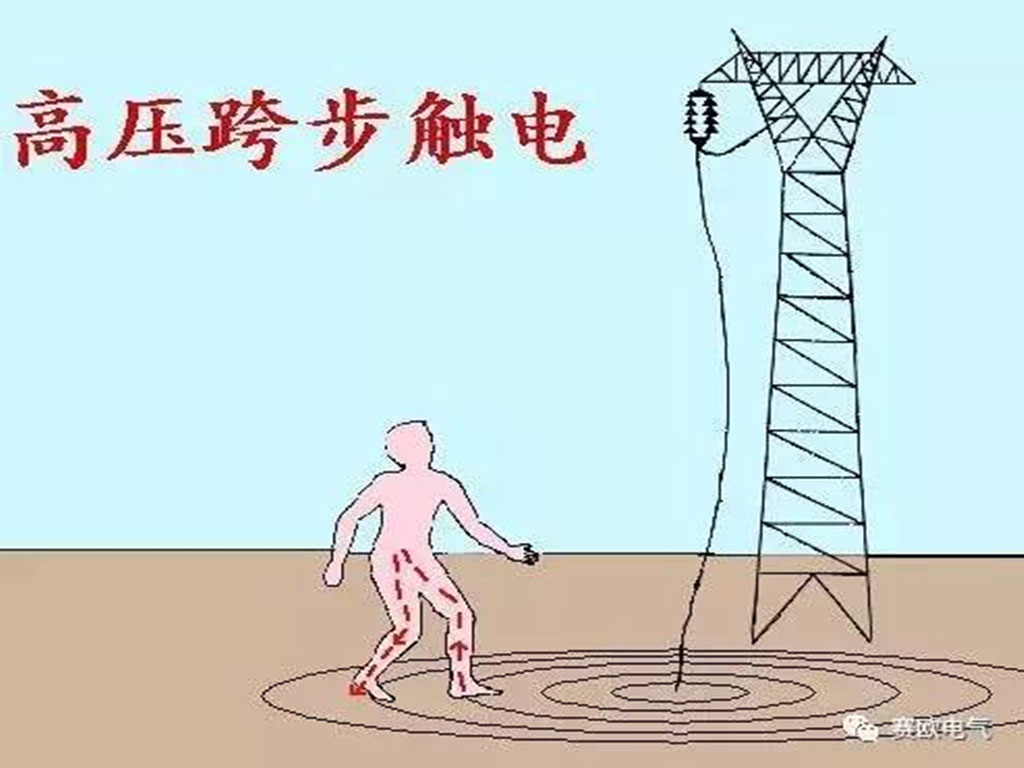

(3)零線斷路時或接觸不良時，由于設備不能工作，容易誤判設備不帶電而發生觸電事故；在發生相線接地故障時，零線對地電壓上升，對于采用三相四線制（TN-C）用零線保護接地設備，其設備外殼也將帶上危險電壓，另外，由于變壓器外殼是與變壓器中性連接在一起后再入地的，因此，人們無意碰到設備或變壓器外殼也或接地引下線時，都會有發生觸電事故的風險，同時，在故障接地點或變壓器工作接地點附件，都可能會有發生跨步電壓觸電或接觸觸電的危險；

(4)配電變壓器容易被雷擊損壞。配電變壓器的避雷器普遍采用“三位一體”的接地方式，即避雷器接地引下線、配電變壓器的金屬外殼和低壓側中性點這三個點連接在一起，然后共同與接地裝置相連接。其接地電阻要求：變壓器容量為1000KVA及以上時為不大于4Ω，1000KVA以下時為不大于10Ω，當接地引下線或接地電阻大于10Ω時，避雷器起不到避雷作用，變壓器因而容易被雷擊損壞。
