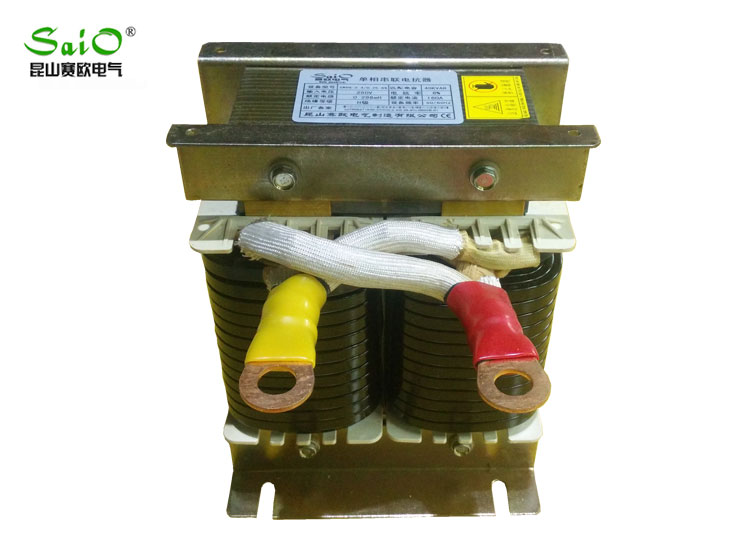

直流平波電抗器產品簡介
直流電抗器（DCL，又稱“直流平波電抗器”）安裝在整流橋與直流母線之間，核心使命是“削峰填谷”——抑制整流后的紋波電流、使直流連續平滑，并兼顧諧波抑制、功率因數提升和設備保護功能。產品已形成系列化標準化，可覆蓋 0.75 kW～數百 kW 的變頻器/直流調速系統。以下從產品簡介、技術特點與適配方案三方面做系統梳理：
一、產品簡介
1. 功能定位
◆抑制整流紋波，降低電流脈動系數，保證直流母線電流連續；
◆削弱諧波（尤其對 5 次、7 次效果顯著），減少整流橋和濾波電容的沖擊電流，延長電容壽命；
◆提高系統功率因數（0.9 以上），降低無功與線路損耗；◆緩沖電網瞬變、限制 di/dt，保護后續逆變模塊。
2. 典型應用場景
變頻器、直流調速器、伺服驅動、UPS、感應加熱、電解電鍍電源、新能源儲能變流器、電梯/起重專用逆變柜等。二、技術特點
1. 電氣性能
◆工作電壓：220 VAC–1 140 VAC（部分系列直流側 500 V–1 200 V）；
◆額定電流：3 A–1600 A 全系列覆蓋；短時 1.5× 額定電流可持續 60 s；
◆電感量：mH 級，可按“額定電流-電感量”曲線快速選型（例：80 A 約 0.2 mH，5 A 約 11 mH）；
◆絕緣等級：F/H 級，耐熱 155 ℃/180 ℃；
◆抗電強度：鐵芯-繞組 3 000 VAC/50 Hz/5 mA/10 s 無擊穿；
◆絕緣電阻：≥100 MΩ（1 000 VDC）；
◆防護等級：IP00–IP22，可面板或柜內安裝；
◆噪音：≤65 dB（1 m 處），真空浸漆后噪音可降低 5–8 dB。
2. 結構與工藝
◆ 鐵芯：優質低損耗冷軋硅鋼片，多氣隙均勻分段，氣隙以環氧玻璃布板+耐高溫膠固化，運行時無額外噪聲、無氣隙變動；
◆ 線圈：F/H 級漆包銅扁線或箔繞，小容量層式、大容量餅式，散熱好、填充系數高；
◆ 組裝：預烘→真空浸漆（VPI）→高溫固化，一體化成型，防潮、機械強度高；
◆ 緊固件采用無磁性不銹鋼，降低附加損耗與溫升；
◆表面噴環氧防腐蝕漆，出線為鍍錫銅管端子或銅排，便于母排連接。
3. 環境與可靠性◆溫升≤70–85 K（視容量）；
◆運行溫度-25 ℃～+45 ℃，45 ℃ 以上每升高 1 ℃ 電流降額 2 %；
◆海拔≤2 000 m，相對濕度≤90 %；
◆設計壽命≥20 年，免維護。三、適配產品選型
1. 與變頻器匹配
◆直流電抗器安裝在變頻器整流電路后端P+ P-，它的作用是限制疊加在直流電流上的交流紋波，改善變頻器的功率因數并可以抑制變頻器逆變環節產生的諧波，減少其對整流裝置和電網的影響?？梢詤底冾l器的實際功率選配也可能可以按變器的額定電流*1.1倍選配。2. 與直流電源/伺服驅動匹配
◆電解電鍍電源：按整流變壓器次級電流的 1.1–1.2 倍選電流，電感量≥0.1 mH 即可顯著平滑波形；
◆伺服驅動器：一般 10 A–50 A 檔，電感量 0.3–1 mH，可與內置電容并聯抑制紋波。
3. 與新能源變流器配套
◆儲能變流器（PCS）直流側 700 V–1 000 V，選 1 000 VDC 絕緣等級、電感量 0.05–0.2 mH，可抑制電池紋波、延長循環壽命；
◆光伏逆變器直流匯集母線：50 A–300 A 范圍，配 DCL 后可使母線電壓脈動下降 30 % 以上。
4. 安裝與接線要點◆ 必須串在整流橋“+”或“–”輸出端，極性勿反；
◆與濾波電容距離盡量短，避免引線電感抵消效果；
◆多臺并聯運行時，每臺均需獨立串接，以保證均流；
◆柜內安裝保證上下≥100 mm 風道，必要時加風冷或柜頂風扇。
直流電抗器憑借“削峰填谷、諧波抑制、提高功率因數”三大核心能力，已成為變頻器、直流調速系統、新能源變流器等電力電子裝置的標準配置。
四、產品規格參數
| 產品名稱 | 產品型號 | 適配功率 | 額定電流 | 絕緣 等級 | 外形尺寸 | 安裝尺寸 |
| KW | (A) | 長×寬×高mm | mm | |||
| 直流平波電抗器 | DCL-5 | 1.5 | 5 | H | 80×70×90 | 55×50 |
| 直流平波電抗器 | DCL-10 | 4 | 10 | H | 85×80×95 | 65×62 |
| 直流平波電抗器 | DCL-15 | 5.5 | 15 | H | 85×80×95 | 65×62 |
| 直流平波電抗器 | DCL-20 | 7.5 | 20 | H | 103×90×110 | 76×70 |
| 直流平波電抗器 | DCL-30 | 11 | 30 | H | 103×90×110 | 76×70 |
| 直流平波電抗器 | DCL-35 | 15 | 35 | H | 115×110×120 | 90×80 |
| 直流平波電抗器 | DCL-40 | 18.5 | 40 | H | 115×110×120 | 90×80 |
| 直流平波電抗器 | DCL-50 | 22 | 50 | H | 135×100×140 | 100×90 |
| 直流平波電抗器 | DCL-60 | 30 | 60 | H | 135×100×140 | 100×90 |
| 直流平波電抗器 | DCL-80 | 37 | 80 | H | 160×145×180 | 95×80 |
| 直流平波電抗器 | DCL-110 | 45 | 110 | H | 160×145×180 | 95×80 |
| 直流平波電抗器 | DCL-150 | 55 | 150 | H | 160×155×180 | 95×90 |
| 直流平波電抗器 | DCL-200 | 75 | 200 | H | 160×165×180 | 95×100 |
| 直流平波電抗器 | DCL-250 | 93 | 250 | H | 160×170×210 | 95×100 |
| 直流平波電抗器 | DCL-275 | 110 | 280 | H | 160×170×210 | 95×100 |
| 直流平波電抗器 | DCL-330 | 132 | 330 | H | 200×175×240 | 120×105 |
| 直流平波電抗器 | DCL-380 | 160 | 380 | H | 200×175×240 | 120×105 |
| 直流平波電抗器 | DCL-400 | 187 | 400 | H | 200×180×240 | 120×110 |
| 直流平波電抗器 | DCL-450 | 200 | 450 | H | 200×180×240 | 120×110 |
| 直流平波電抗器 | DCL-500 | 220 | 500 | H | 200×180×240 | 120×110 |
| 直流平波電抗器 | DCL-600 | 250 | 600 | H | 200×200×280 | 120×120 |
| 直流平波電抗器 | DCL-700 | 315 | 700 | H | 270×230×300 | 150×110 |
| 直流平波電抗器 | DCL-800 | 375 | 800 | H | 270×250×300 | 150×115 |
| 直流平波電抗器 | DCL-1000 | 400 | 1000 | H | 270×270×330 | 150×125 |
以上為本司標準產品參數供參考，其他參數及尺寸可以客戶要求定制
◆產品說明 Production Explain
我公司生產的AKSG系列變頻器、直流調速器專用輸入輸出電抗器，采用進口矽鋼片 和優質導線等、經過科學的工藝流程
精制 而成，具有高線性度、高過載電流能力、體積小、性能穩定、溫升低、噪音低，低損耗等特點?？膳c西門子ABB、三
菱、 日立、東芝、松下、安川、普傳、丹佛斯、 富士、歐陸LG、歐姆龍、現代、施耐德、 倫茨艾默生、康沃等國內外品牌
變頻器配套用于風電、水利、起重、冶金自動化控制等行業。
◆訂貨須知（訂貨時必須注明以下事項）
1.適配什么負載如變頻器或調器，負載功率（KW或A）
2.變頻器額定系統供電電壓：V
3.用在進線端還是出線端,還是用于整流器電路后端（一般直流平波）；
4.也可根據變頻器最大工作電流和電感量，推薦選型；
5.也可根據變頻器額定供電電壓和電抗率，推薦選型；
6 .外形尺寸是否有特殊要求；
7.交貨周期。
