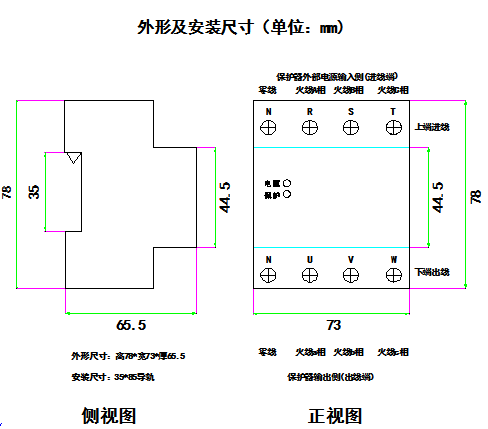

◆ 產品尺寸及接線圖

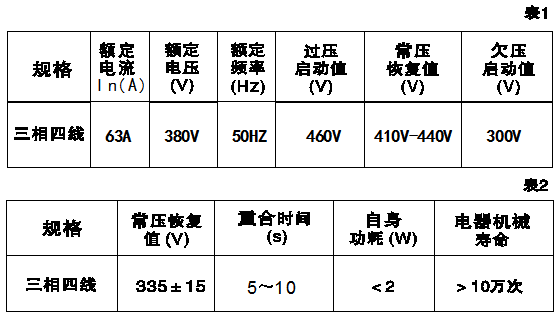

◆ 技術參數

設備型號：HNZF6-60A

設備相線：三相四線

接線方式：Y(3P+N)/D(3P)

工作頻率: 50HZ

工作電壓：3φ380V

額定電流：60A

過壓保護:3φ460V

欠壓保護:3φ300V

動作時間:< 1S

恢復時間:10S

保護功能：缺相保護

                 掉零保護

                 零火接反保護

外型尺寸:長78*寬73*高65.5mm

固定尺寸：寬度35導軌*長度85mm

◆ 產品使用環境

1、海拔高度不超過2500m；

2、允許使用溫度范圍-40°C~+50C；

3、環境空氣的相對溫度小于85%；

4、遠離強詣波強磁干擾 ；

5、不受陽光暴曬或雨雪侵襲的場所。

◆ 安裝及面板指示說明

2、本產品設計使用TH35mm型導軌上卡扣固定。

3、產品面板上的兩個發光兩極管指示燈，綠色為工作電源指示燈，紅色為保護指示燈也可以理解為電源輸入異常指

燈。指示狀態:接通電源，電源指示燈(綠色)亮，正常供電；保護指示燈(紅色)平常時正常工作時是不亮的；只有在外部

電異常用時，如掉零，過壓、欠壓，零火線接反時，才起啟動電源保護，此時保護指示燈(紅色)亮，保護功能啟動，會

動切斷負載電源，說明此時外部供電異常，需要進行故障檢查排除。

◆ 使用注意事項

2、本保護器在電壓異常進入保護狀態時，內部繼電器只有三組觸點，只能切斷火線三相火線電源，所以安裝時務必對

標識正常連接零線和火線（R S T),否則負載會有帶電的風險。

3、產品接通電源后,切勿觸碰帶電部位，以免發生觸電事故。

4、接線時接線線耳壓緊，接線端螺絲務必擰緊鎖牢，否則會因為接觸不良而引起接線端子與線耳的接觸面發熱，打火

接觸點過熱氧化燒壞，有造成產品損壞或引發事故的風險。
