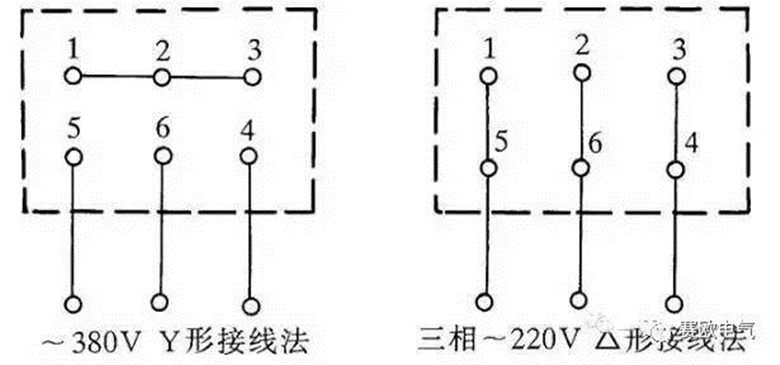

一、電動機接線

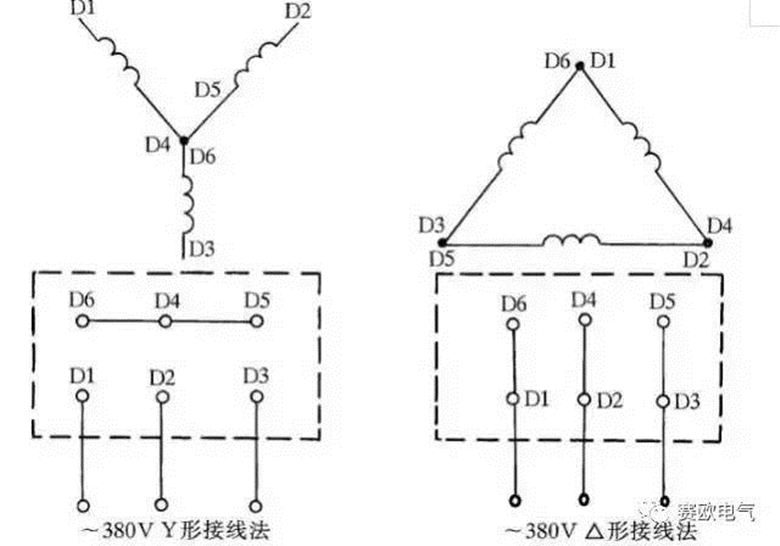

一般常用三相交流電動機接線架上都引出6個接線柱，當電動機銘牌上標為Y形接法時，D6、D4、D5相連接，D1~D3接電源；為△形接法時，D6與D1連接，D4與D2連接，D5與D3連接，然后D1~D3接電源。可參見圖1所示連接方法連接。

圖1　三相交流電動機Y形和△形接線方法

二、三相吹風機接線

有部分三相吹風機有6個接線端子，接線方法如圖2所示。采用△形接法應接入220V三相交流電源，采用Y形接法應接入380V三相交流電源。一般3英寸、3.5英寸、4英寸、4.5英寸的型號按此法接。其他吹風機應按其銘牌上所標的接法連接。

圖2　三相吹風機六個引出端子接線方法

三、單相電容運轉電動機接線（一）

單相電動機接線方法很多，如果不按要求接線，就會有燒壞電動機的可能。因此在接線時，一定要看清銘牌上注明的接線方法。

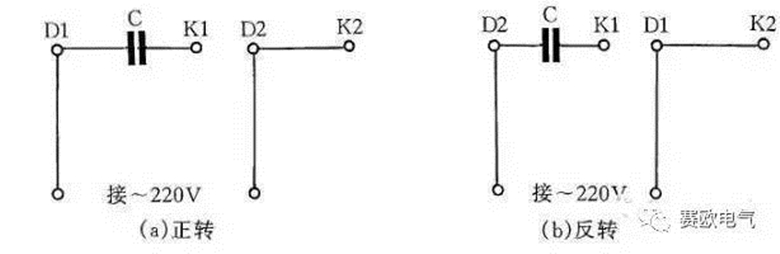

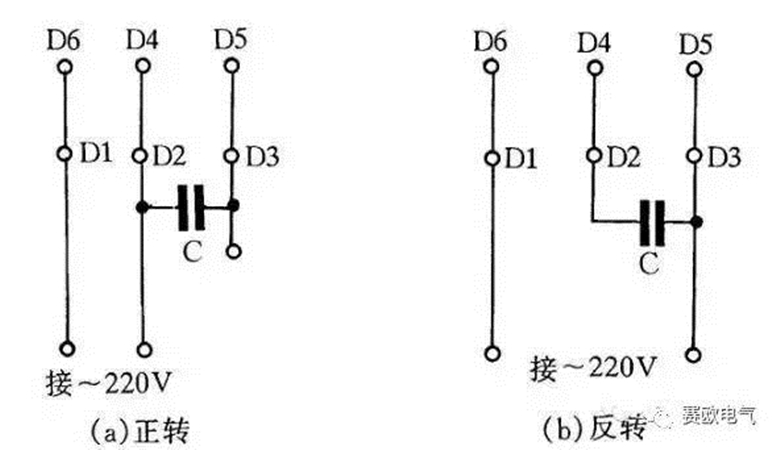

圖247為IDD5032型單相電容運轉電動機接線方法。其功率為60W，電容選用耐壓500V、容量為4μF的產品。圖3(a)為正轉接線，圖3(b)為反轉接線。

圖3　IDD5032型單相電容運轉電動機接線方法

四、單相電容運轉電動機接線（二）

圖4是JX07A-4型單相電容運轉電動機接線方法。電動機功率為60W，用220V/50Hz交流電源、電流為0．5A。它的轉速為每分鐘1400轉。電容選用耐壓400~500V、容量8μF的產品。圖4(a)為正轉接線，圖4(b)為反轉接線。

圖4　JX07A-4型單相電容運轉電動機接線方法

五、單相吹風機接線

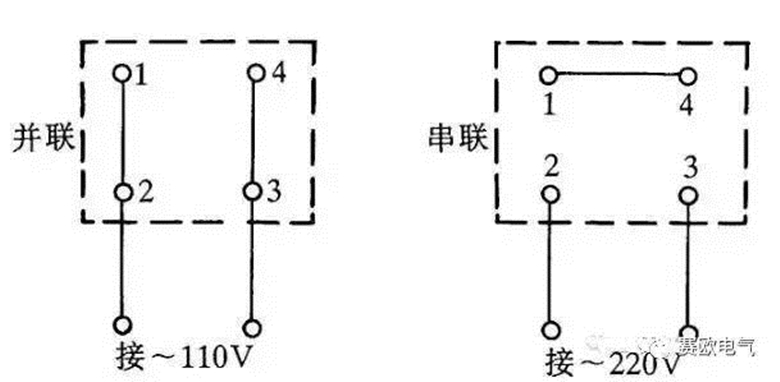

有的單相吹風機引出4個接線端子，接線方法如圖5所示。采用并聯接法應接入110V交流電源，采用串聯接法應接入220V交流電源。

圖5　單相吹風機四個引出端子接線方法

六、Y100LY系列電動機接線

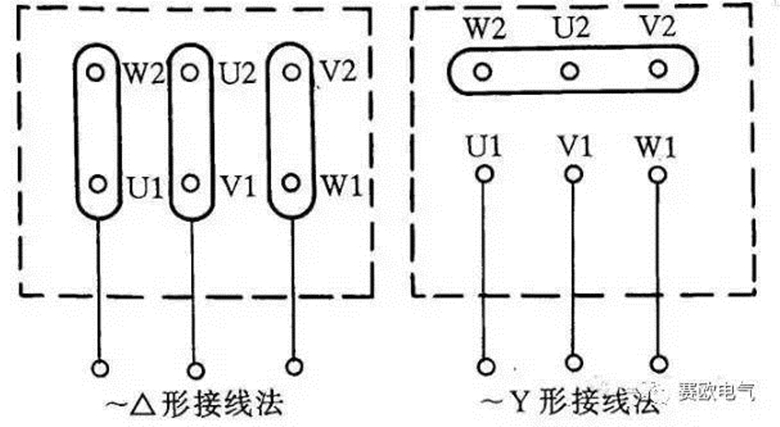

目前，Y系列電動機被廣泛應用。Y系列電動機具有體積小、外形美觀、節電等優點。它的接線方式有兩種：一種為△形，它的接線端子W2與U1相連，U2與V1相連，V2與W1相連，然后接電源；另一種為Y形，接線端子W2、U2、V2相連接，其余3個接線端子U1、V1、W1接電源。接線見圖6。

圖6　Y100LY系列電動機接線方法

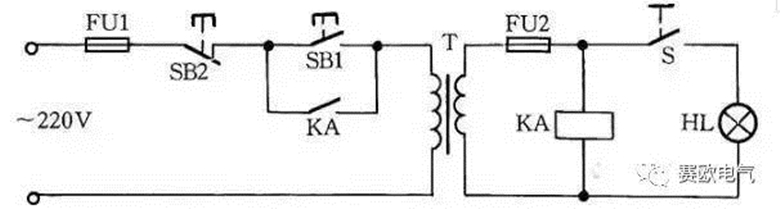

七、低壓變壓器短路保護線路

目前，機床的工作燈、行燈都采用低壓變壓器提供36V安全電壓，由于燈具在使用中經常移動，極易發生短路故障，造成熔斷器熔斷甚至燒壞變壓器。如果使用36V小型中間繼電器或36V交流接觸器做變壓器的通斷開關，可避免燒壞變壓器。線路如圖7所示。

圖7　低壓變壓器短路保護線路

工作原理：閉合S后，按下按鈕SB1，變壓器得電輸出36V低電壓，使得繼電器或交流接觸器KA吸合。放松按鈕SB1后，KA自鎖觸點使KA保持吸合，繼續給變壓器接通電源。如果變壓器次級發生短路故障，繼電器線圈電壓為零，此時KA便失電釋放，將變壓器電源斷開，保護變壓器不被破壞。

八、速電動機2Y/2Y接線方法

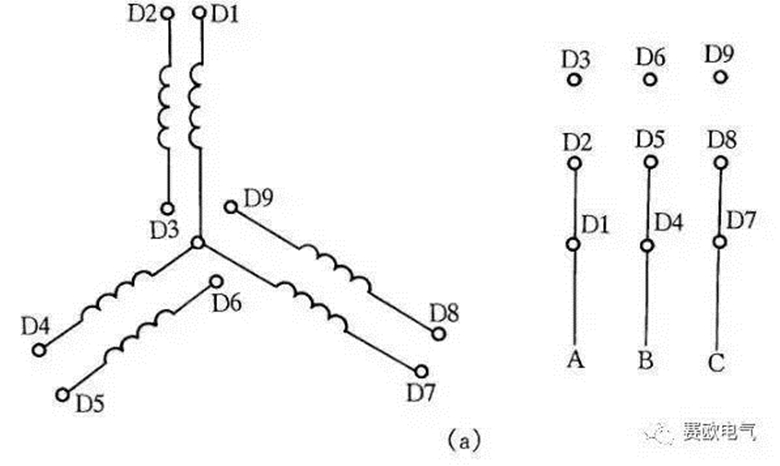

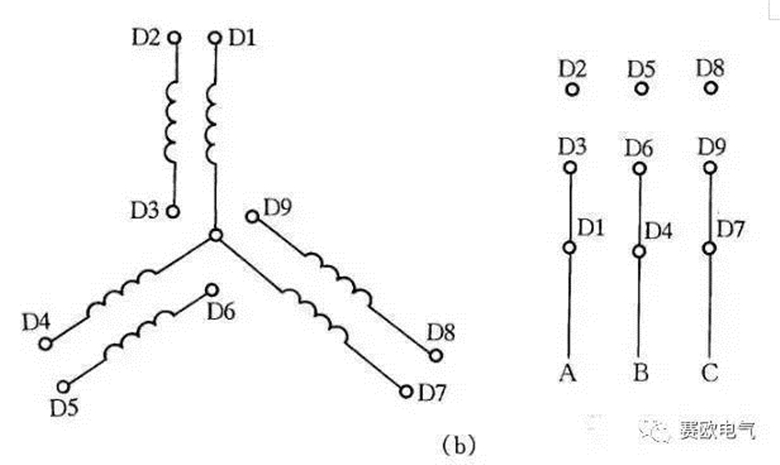

圖8所示是2Y/2Y電動機雙速定子線組的引出線接線方法。按圖8(a)連接是一種轉速，按圖8(b)連接得到另一種轉速。

圖8　雙速電動機2Y/2Y接線方法

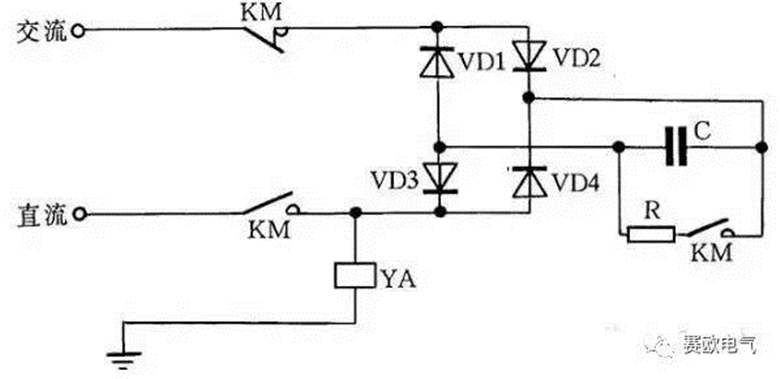

九、直流電磁鐵快速退磁線路

直流電磁鐵停電后，因有剩磁存在，有時會造成不良后果。因此，必須設法消除剩磁。圖9中，YA是直流電磁鐵線圈，KM是控制YA啟停的接觸器。KM吸合時，YA通電勵磁；KM復位時，YA斷直流電，并進行快速退磁。

快速退磁的工作原理是：直流電磁鐵斷電后，交流電源通過橋式整流器和YA向電容C充電，隨著電容C兩端電壓的不斷升高，充電電流越來越小，而通過YA的電流又是交變的，從而使電磁鐵快速退磁。電容C的容量要根據電磁鐵的實際情況現場試驗決定。R為放電電阻。

圖9　直流電磁鐵快速退磁線路

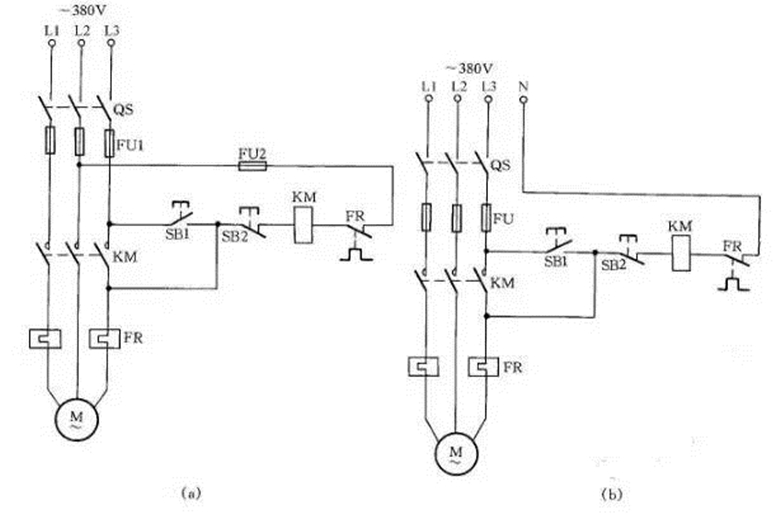

十、缺輔助觸點的交流接觸器應急接線

當交流接觸器的輔助觸點損壞無法修復而又急需使用時，采用圖12中所示的接線方法，可滿足應急使用要求。按下SB1，交流接觸器KM吸合。放松按鈕SB1后，KM的觸點兼作自鎖觸點，使接觸器自鎖，因此KM仍保持吸合。

圖中SB2為停止按鈕，在停止時，按動SB2的時間要長一點。否則，手松開按鈕后，接觸器又吸合，使電動機繼續運行。這是因為電源電壓雖被切斷，但由于慣性的作用，電動機轉子仍然轉動，其定子繞組會產生感應電動勢，一旦停止按鈕很快復位，感應電動勢直接加在接觸器線圈上，使其再次吸合，電動機繼續運轉。接觸器線圈電壓為380V時，可按圖12(a)所示接線；接觸器線圈電壓為220V時，可按圖12(b)接線。圖12(a)的接線還有缺陷，即在電動機停轉時，其引出線及電動機帶電，使維修不大安全。因此，這種線路只能在應急時采用，并在維修電動機時，應斷開控制電動機的總電源開關QS，這一點應特別注意。

圖10 缺輔助觸點的交流接觸器應急接線

十一、單相電容電動機線路

單相電容電動機啟動轉矩大，啟動電流小，功率因數高，廣泛應用于家用電器中，如電風扇、洗衣機。為了便于維修安裝，現介紹這種電動機常用的接線方法。

圖11(a)為可逆控制線路，操縱開關S2，可改變電動機的轉向，該線路一般用于家用洗衣機上。

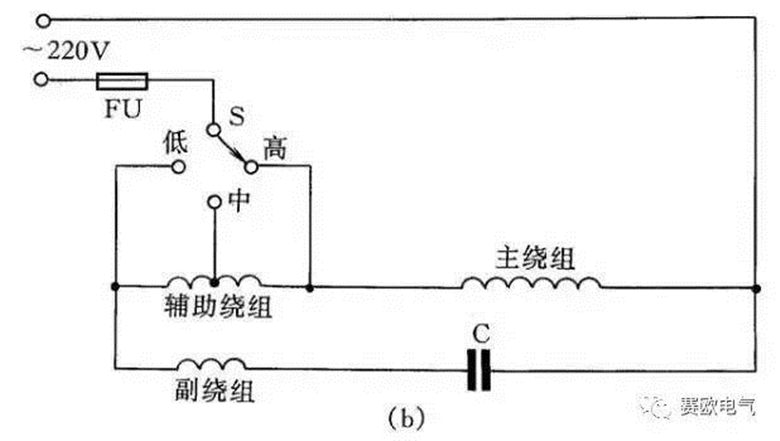

圖11(b)為帶輔助繞組的接線線路，撥動開關S，可改變輔助繞組的抽頭，即改變主繞組的實際承受電壓，從而改變電動機的轉速，此接線方法常用于電風扇上。

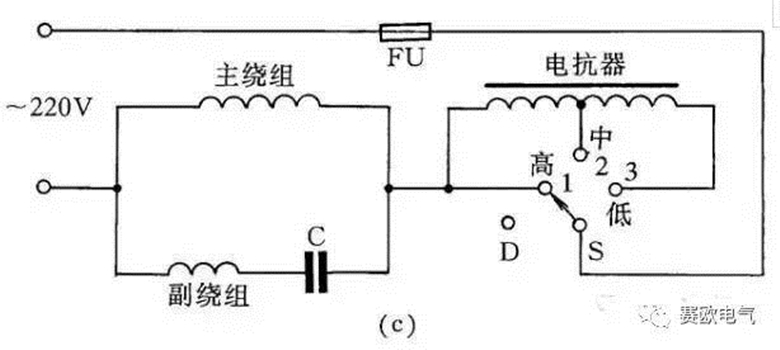

圖11(c)為帶電抗器調速的電容電動機接線線路。由于電抗器繞組(其在線路中起到降壓作用)的串入，調節電抗器繞組的串入量，即可改變轉速。這種方法目前廣泛應用在家用電風扇線路中。在啟動電動機時一般先撥到“1”擋上，即為高擋，這時電抗器不接入線路，使電動機在全壓下啟動，然后再撥“2”擋或任何擋來調節電動機轉速。

圖11　單相電容電動機線路

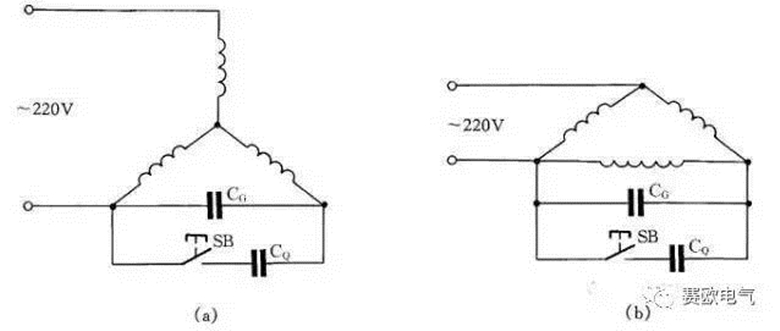

十二、三相異步電動機改為單相運行線路

如果只有單相電源和三相異步電動機供使用，可采用并聯電容的方法使三相異步電動機改為單相運行。

如圖12所示：圖(a)為Y形接法電動機連接方法，圖(b)為△形接法電動機連接方法。為了提高啟動轉矩，將啟動電容CQ在啟動時接入線路中，在啟動完畢后退出。

工作電容CG容量的計算公式：CG=1950I/Ucosφ(μF)式中：I為電動機額定電流；U為單相電源電壓；cosφ為電動機的功率因數。當計算出工作電容后，啟動電容選用工作電容的1~4倍。

圖12　三相異步電動機改為單相運行線路

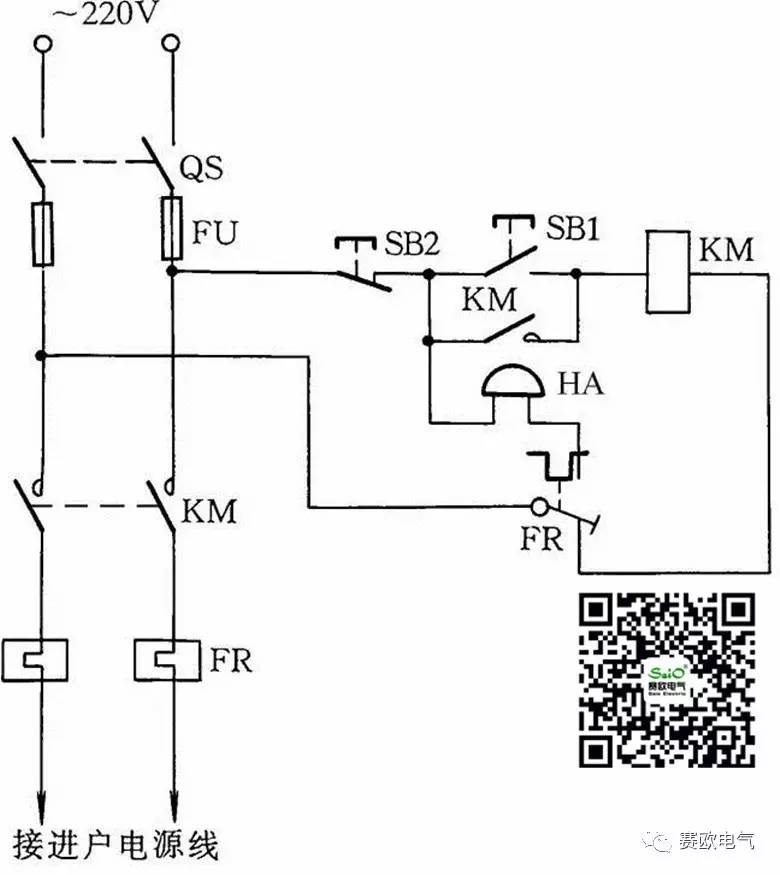

十三、利用熱繼電器制作限電器線路

熱繼電器多用于電動機過流保護，但在一些集體用電單位或用電場所也可作為限電器。

具體制作方法如圖24所示。熱繼電器手動復位時，需將熱繼電器復位螺絲旋出。選用熱繼電器的額定電流和用戶總的額定電流一致。

圖13　利用熱繼電器制作限電器線路

十四、測定電動機三相繞組頭尾的兩種方法

在電動機6根引出線標記無法確認時，我們可利用交流電源和燈泡檢查電動機三相繞組的頭尾端，以免將繞組接錯。

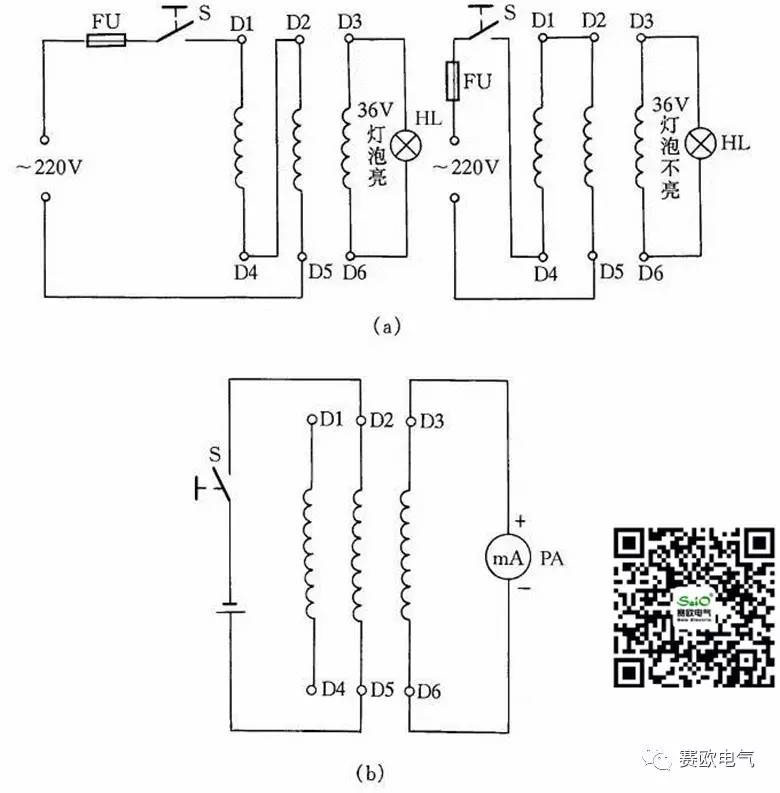

用交流電源和燈泡確定電動機三相繞組的方法是：首先用36V低壓燈做試燈，分出電動機每一相線圈的兩個線端，然后將兩相線圈串接后通入220V電源，剩下的一相線圈兩端接36V的燈泡線路通入電源后，燈泡發亮，說明所串聯的兩相是頭尾相接；燈泡不亮，說明是頭頭相接，如圖26(a)所示。然后將測出的兩相線圈頭尾做一標記，再按此方法將其中一相與原來接燈泡的一相線圈串聯，另一相連接燈泡，再按同樣道理判斷，電動機三相繞組的頭尾就很容易區分出來了。

另一種方法是用萬用表測定電動機三相繞組頭尾，首先用萬用表測量出電動機6個接線端哪兩個線端為同一相，然后將萬用表的直流毫安擋撥到最小一擋，并將表筆接到三相繞組的某一組兩端，而電池正負極接到另一相的兩個線端上。如圖26(b)所示，當開關S閉合瞬間，如表針擺向大于零，則說明電池負極所接的線端與萬用表正極表筆所接的線端是同極性的(均可認為是頭)。依此類推，便可測出另外兩相的頭和尾。

圖14　測電動機三相繞組頭尾

十五、用行燈變壓器作升壓或降壓接法

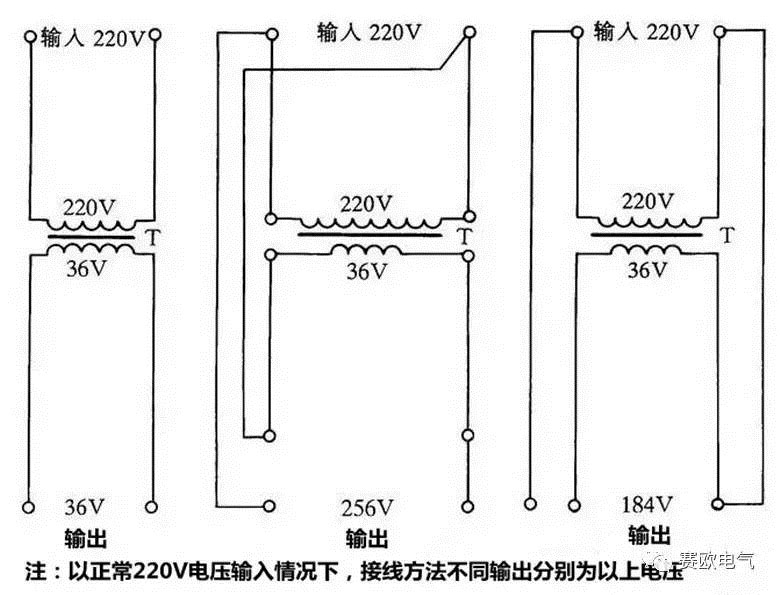

在某些地方，因網路電壓長期較低或者是由于夜間用電量減少，網路電壓升高，一些電器不能正常工作或損壞，利用行燈變壓器升壓或降壓可滿足需要，見圖15。

采用此法應注意兩點：一是在接線前必須把行燈變壓器次級一端與殼體的連接線拆除(也就是零線保護接地線須拆除)；二是要注意行燈變壓器的初、次級繞組的電流都不能超過各自的額定電流值。

圖15　利用行燈變壓器升壓或降壓
